Latihan 10

Kelompok 1

1. Apa yang terjadi jika transistor Q5 tidak aktif?

a. Relay akan aktif dan led tidak menyala

b. Relay akan aktif dan led menyala

c. Relay tidak aktif dan led menyala

d. Relay tidak aktif dan led tidak menyala

Pembahasan :

Jika transistor Q5 tidak aktif, maka tidak ada tegangan yang mengalir menuju relay sehingga relay tidak aktif, tidak aktifnya relay menyebabkan rangkaian/loop menjadi terbuka yang menyebabkan  led tidak  akan hidup.

Jawaban : d

2. Apa yang terjadi jika sensor ldr tidak menerima cahaya?

a. Hambatan menjadi besar dan jumlah arus yang melewati sensor tidak berkurang

b. Hambatan menjadi besar dan jumlah arus yang melewati sensor berkurang

c. Hambatan menjadi kecil dan jumlah arus yang melewati sensor tidak berkurang

d. Hambatan menjadi kecil dan jumlah arus yang melewati sensor berkurang

Pembahasan :

Car kerja sensor ldr yaitu jika sensor ldr tidak menerima cahaya, maka nilai resistansinya semakin besar, sehingga arus yang mengalir melewati sensor akan berkurang.

Jawaban : b

Kelompok 3

1. Apa yang akan terjadi jika sensor MQ-2 mendeteksi adanya gas?

a. Sensor menerima tegangan dan transistor Q1 tidak aktif

b. Sensor tidak menerima tegangan sehingga transistor Q1 tidak aktif

c. Sensor menerima tegangan dan transistor Q1 akan aktif

d. Sensor tidak merespon dan tidak menerima tegangan

Pembahasan :

Jika sensor MQ-2 mendeteksi adanya gas, sensor menjadi aktif, maka tegangan dari baterai akan diteruskan ke kaki vcc sensor dan keluar melalui kaki out sensor menuju transistor Q1 sehingga transistor akan aktif

Jawaban : c

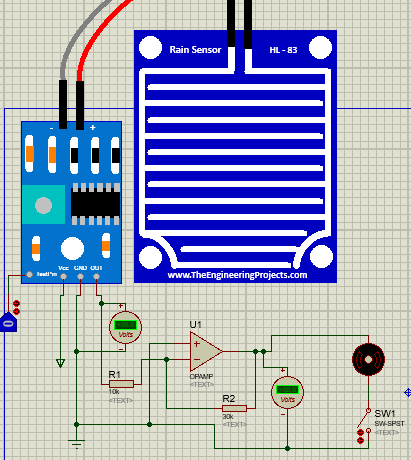

2. Apa fungsi dari OP-AMP pada rangkaian tersebut?

a. Untuk memperkuat tegangan yang masuk

b. Untuk meghambat aliran tegangan

c. Memperkecil arus yang masuk

d. Menyearahkan aliran arus

Jawaban : a

Kelompok 4

1. Apa fungsi dari resistor pada rangkaian tersebut?

a. Memeperbesar jumlah arus yang masuk

b. Memperkecil jumlah arus yang masuk

c. Menyearahkan aliran arus yang masuk

d. Sebagai pemutus aliran arus pada rangkaian

Jawaban : b

2. Apa fungsi dari saklar pada rangkaian tersebut?

a. Memutuskan aliran pada rangkaian

b. Menyambungkan aliran pada rangkaian

c. Memutuskan dan menyambungkan aliran arus pada rangkaian

d. Menghambat arus yang masuk

Jawaban : c

Kelompok 5

1. Berapa nilai tegangan yang terbaca pada basis transistor Q1?

a. - 0,80

b. + 0,80

c. 0,80

d. + 0,81

Jawaban : b

2. Mengapa resitor diletakkan sebelum led?

a. Agar led tidak cepat rusak karena arus yang besar

b. Agar led tidak cepat rusak karena arus yang kecil

c. Agar nyala led lebih terang

d. Agar nyala led lebih redup

Jawaban : a

Kelompok 6

1. Perhatikan komponen-komponen berikut:

(1) Sound detector

(2) Voltmeter DC

(3) Relay

(4) Power Supply

(5) Transistor

Mana sajakah yang termasuk bahan pada rangkaian tersebut?

a. (1), (2), (3)

b. (1), (3), (5)

c. (3), (4), (5)

d. (1), (3), (4)

Jawaban : b

2. Apa yang akan terjadi jika relay (RL 1) aktif atau posisi saklarnya berpindah?

a. Rangkaian menjadi terbuka dan motor tidak mendapatkan arus

b. Motor bergerak karena rangkaian menjadi terbuka

c. rangkaian menjadi tertutup dan motor mendapatkan arus dari baterai

d. Motor bergerak karena tidak mendapatkan arus

Jawaban : c

Kelompok 7

1. Apa fungsi dari power supply pada rangkaian tersebut?

a. Sebagai sumber tegangan pada rangkaian

b. Sebagai penyimpan arus sementara

c. Sebagai pemutus aliran rangkaian

d. Sebagai penyearah aliran rangkaian

Jawaban : a

2. Apakah arus yang melewati motor dan buzzer bernilai sama?

a. Tidak, karena keduanya dipasang secara seri

b. Iya, karena keduanya dipasang secara paralel

c. Iya, karena keduanya dipasang secara seri

d. Tidak, karena keduanya dipasang secara paralel

Jawaban : d

Kelompok 8

1. Berapakah tegangan yang keluar dari Vout Rain Sensor yang terbaca pada Voltmeter DC?

a. +4,93 V
b. -4,93 V
c. +4,99 V
d. -4,99 V

Jawaban : c

2. Perhatikan alat dan bahan berikut ini :

(I) Motor DC

(II) Fan DC

(III) Buzzer

(IV) Resistor 1k

(V)  Baterai 12 V

Dari kelima alat bahan diatas, manakah alat dan bahan yang digunakan pada gambar rangkaian diatas?

a. I, II, dan III
b. II, IV, dan V
c. I, III, dan IV
d. I, III, dan V

Jawaban : d

Kelompok 9

1. Bagaimana kondisi sensor vibrasi saat berlogika 0?

a. Sensor tidak aktif karena belum mendeteksi adanya getaran

b. Sensor tidak aktif karena telah mendeteksi getaran

c. Sensor aktif karena telah mendeteksi adanya getaran

d. Sensor aktif karena belum mendeteksi adanya getaran

Jawaban: a

2. Perhatikan komponen berikut

(1) Komperator

(2) Sensor Pir

(3) NPN

(4) Sensor vibrasi

Manakah dari keempat komponen tersebut yang termasuk bahan?

a. (1), (3)

b. (2), (4)

c. (1), (2), (3)

d. Semua benar

Jawaban : d

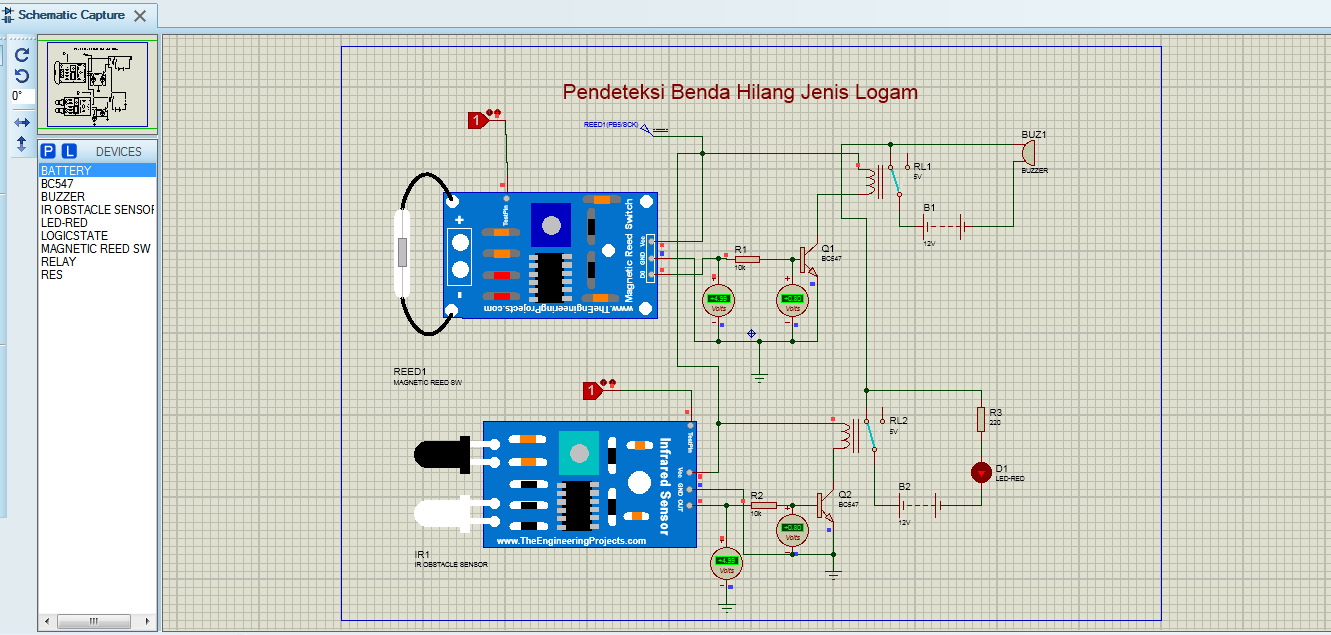

Kelompok 10

1. Dari manakah sumber tegangan dari sensor tersebut?

a. Logic state

b. Resistor

c. Baterai 12v

d. Power Supply

Jawaban : c

2. Mengapa resitor diletakkan sebelum transistor?

a. Agar transistor tidak rusak karena arus yang besar

b. Agar transistor tidak rusak karena arus yang kecil

c. Agar resistor mendapatkan arus yang cukup untuk mengaktifkan transistor

d. Agar transistor tidak mendapatkan arus  sehingga transistor tidak aktif

Jawaban : a
