Tugas 5 rangkaian aplikasi sederhana dari Bab 19, bab 20 atau bab 21 dengan proteus
Rankaian Aplikasi Sensor Flame Untuk Mendeteksi Adanya Kebakaran Pada Gedung (Bab 21 hal 949 )
1.Tujuan
- Untuk mengetahui apa itu Sensor Flame
- Untuk mengetahui grafik respon Sensor Flame
- dapat membuat rangkaian aplikasi Sensor Flame untuk mendeteksi kebakaran gedung
2. Alat dan Bahan
A. Alat
- Power Supply 12 V
Power Supply berfungsi sebagai sumber energi listrik untuk menyuplai tegangan atau arus listrik pada rangkaian sebesar 5 V.
- Power Supply 5V
Power Supply berfungsi sebagai sumber energi listrik untuk menyuplai tegangan atau arus listrik pada rangkaian sebesar 5 V.
- Baterai 12 V
Baterai 12 V berfungsi sebagai sumber energi listrik yang digunakan dalam simulasi ini.
- Voltmeter
Volt meter DC merupakan alat ukur yang berfungsi untuk mengetahui beda potensial tegangan DC antara 2 titik pada suatu beban listrik atau rangkaian elektronika.- Ground
Ground Berfungsi sebagai untuk meniadakan beda potensial dengan mengalirkan arus sisa dari kebocoran tegangan atau arus pada rangkaian.
Ground Berfungsi sebagai untuk meniadakan beda potensial dengan mengalirkan arus sisa dari kebocoran tegangan atau arus pada rangkaian.
- Logic State
B. Bahan

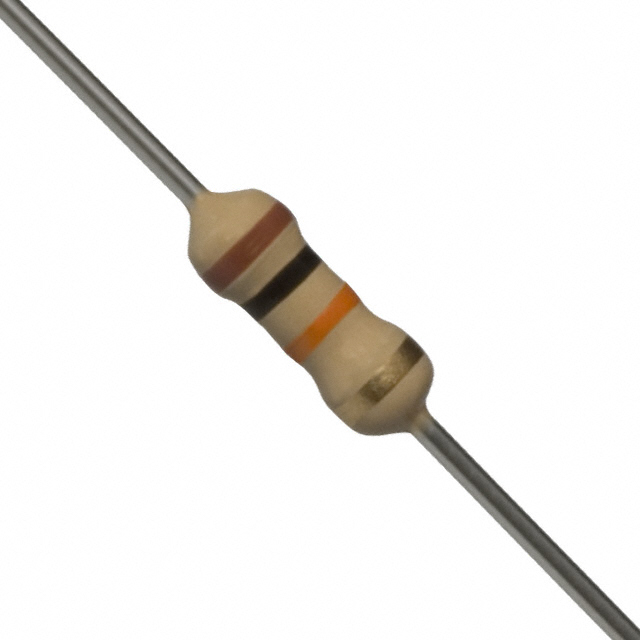

- Resistor 10 K
| Specifications | |
| Resistance (Ohms) | 10K |
| Power (Watts) | 0.25W, 1/4W |
| Tolerance | ±5% |
| Packaging | Bulk |
| Composition | Carbon Film |
| Temperature Coefficient | 350ppm/°C |
| Lead Free Status | Lead Free |
| RoHS Status | RoHS Compliant |
- Transistor NPN BC547
1. Collector
2. Base
3. Emitter
B. Spesifikasi :
Transistor Type : NPN
Voltage – Collector Emitter Breakdown (Max) : 45 V
Current- Collector (Ic) (Max) : 100mA
Power – Max : 625 mW
DC Current Gain (hFE) (Min) @ Ic, Vce : 110 @ 2mA, 5V
Vce Saturation (Max) @ Ib Ic : 300mV, @ 5mA, 100mA
Frequency – Transition : 300MHz
Current- Collector Cutoff (Max) : -
Mounting Type : Through Hole
Package / Case : TO-226-3, TO-92-3 (TO-226AA) Formed Leads
Packaging : Tape & Box (TB
Lead Free Status : Lead Free
RoHs Status : RoHs Compliant
- OP AMP
* large input voltage range
* no latch-up
* high gain
* short-circuit protection
* no frequency compensation required
* same pin configuration as UA709
B. Konfigurasi Pin :
* Pin 1 : Offset null 1
* Pin 2 : Inverting input
* Pin 3 : Non inverting input
- Flame sensor
flame sensor memiliki fungsi sebagai pendeteksi nyala api yang dimana api tersebut memiliki panjang gelombang antara 760 nm - 110 nm.
- Relay 12V
A. Konfigurasi PIN Relay
Nomor PIN | Nama Pin | Deskripsi |
1 | Coil End 1 | Digunakan untuk memicu (On / Off) Relay, Biasanya satu ujung terhubung ke 12V dan ujung lainnya ke ground |
2 | Coil End 2 | Digunakan untuk memicu (On / Off) Relay, Biasanya satu ujung terhubung ke 12V dan ujung lainnya ke ground |
3 | Common (COM) | Common terhubung ke salah satu Ujung Beban yang akan dikontrol |
4 | Normally Close (NC) | Ujung lain dari beban terhubung ke NO atau NC. Jika terhubung ke NC beban tetap terhubung sebelum pemicu |
5 | Normally Open (NO) | Ujung lain dari beban terhubung ke NO atau NC. Jika terhubung ke NO, beban tetap terputus sebelum pemicu |
B. Spesifikasi :
- Trigger Voltage (Voltage across coil) : 12V DC
- Trigger Current (Nominal current) : 70mA
- Maximum AC load current: 10A @ 250/125V AC
- Maximum DC load current: 10A @ 30/28V DC
- Compact 5-pin configuration with plastic moulding
- Operating time: 10msec Release time: 5msec
- Maximum switching: 300 operating/minute (mechanically)
- Buzzer
A. Konfigurasi PIN Buzzer
1 | Positif | Diidentifikasi dengan simbol (+) atau kabel terminal yang lebih panjang. Dapat didukung oleh 6V DC |
2 | Negatif | Diidentifikasi oleh kabel terminal pendek. Biasanya terhubung ke ground sirkuit |
B. Spesifikasi Buzzer
1. Rated Voltage : 6V
2. DC Operating Voltage : 4 to 8V
3. DC Rated Current* : ≤30mA
4. Sound Output at 10cm* : ≥85dB
5. Resonant Frequency : 2300 ±300Hz
6. Tone : Continuous
7. Operating Temperature : -25°C to +80°C
8. Storage Temperature : -30°C to +85°C
9. Weight : 2g
*Value applying at rated voltage (DC)
- Motor DC
A. Konfigurasi PIN
No: | Pin Name | Description |
1 | Terminal 1 | A normal DC motor would have only two terminals. Since these terminals are connected together only through a coil they have not polarity. Revering the connection will only reverse the direction of the motor |
2 | Terminal 2 |
B. DC Motor Specifications
- Standard 130 Type DC motor
- Operating Voltage: 4.5V to 9V
- Recommended/Rated Voltage: 6V
- Current at No load: 70mA (max)
- No-load Speed: 9000 rpm
- Loaded current: 250mA (approx)
- Rated Load: 10g*cm
- Motor Size: 27.5mm x 20mm x 15mm
- Weight: 17 grams
3. Dasar Teori
- RESISTOR
Resistor merupakan komponen elektronika dasar yang digunakan untuk membatasi jumlah arus yang mengalir dalam satu rangkaian.Sesuai dengan namanya, resistor bersifat resistif dan umumnya terbuat dari bahan karbon. Resistor memiliki simbol seperti gambar dibawah ini :
Simbol Resistor
Resistor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir, berdasarkan persamaan Hukum OHM :
Dimana V adalah tegangan, I adalah kuat arus, dan R adalah Hambatan.
Di dalam resistor, terdapat ketentuan untuk membaca nilai resistor yang diwakili dengan kode warna dengan ketentuan di bawah ini :
Sebagian besar resistor yang kita lihat memiliki empat pita berwarna . Oleh karena itu ada cara membacanya seperti ketentuan dibawah ini :
1. Dua pita pertama dan kedua menentukan nilai dari resistansi
2. Pita ketiga menentukan faktor pengali, yang akan memberikan nilai resistansi.
3. Dan terakhir, pita keempat menentukan nilai toleransi.
- Transistor NPN
Transistor adalah alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal. Transistor dapat berfungsi semacam kran listrik, di mana berdasarkan arus inputnya (BJT) atau tegangan inputnya (FET), memungkinkan pengaliran listrik yang sangat akurat dari sirkuit sumber listriknya. Kapasitor NPN memiliki simbol seperti gambar di bawah ini:
Terdapat rumus rumus dalam mencari transistor seperti rumus di bawah ini:
V = (Vbat - Vled)
Rled = V / Iled
IB = (VBB - VBE) / RB
VCE = VCC - ICRC
PD = VCE.IC
Karakteristik Input
Karakteristik Input
Transistor adalah komponen aktif yang menggunakan aliran electron sebagai prinsip kerjanya didalam bahan. Sebuah transistor memiliki tiga daerah doped yaitu daerah emitter, daerah basis dan daerah disebut kolektor. Transistor ada dua jenis yaitu NPN dan PNP. Transistor memiliki dua sambungan: satu antara emitter dan basis, dan yang lain antara kolektor dan basis. Karena itu, sebuah transistor seperti dua buah dioda yang saling bertolak belakang yaitu dioda emitter-basis, atau disingkat dengan emitter dioda dan dioda kolektor-basis, atau disingkat dengan dioda kolektor.
Bagian emitter-basis dari transistor merupakan dioda, maka apabila dioda emitter-basis dibias maju maka kita mengharapkan akan melihat grafik arus terhadap tegangan dioda biasa. Saat tegangan dioda emitter-basis lebih kecil dari potensial barriernya, maka arus basis (Ib) akan kecil. Ketika tegangan dioda melebihi potensial barriernya, arus basis (Ib) akan naik secara cepat.
Karakteristik Output
Sebuah transistor memiliki empat daerah operasi yang berbeda yaitu daerah aktif, daerah saturasi, daerah cutoff, dan daerah breakdown. Jika transistor digunakan sebagai penguat, transistor bekerja pada daerah aktif. Jika transistor digunakan pada rangkaian digital, transistor biasanya beroperasi pada daerah saturasi dan cutoff. Daerah breakdown biasanya dihindari karena resiko transistor menjadi hancur terlalu besar.
Gelombang I/O Transistor
Transistor adalah komponen aktif yang menggunakan aliran electron sebagai prinsip kerjanya didalam bahan. Sebuah transistor memiliki tiga daerah doped yaitu daerah emitter, daerah basis dan daerah disebut kolektor. Transistor ada dua jenis yaitu NPN dan PNP. Transistor memiliki dua sambungan: satu antara emitter dan basis, dan yang lain antara kolektor dan basis. Karena itu, sebuah transistor seperti dua buah dioda yang saling bertolak belakang yaitu dioda emitter-basis, atau disingkat dengan emitter dioda dan dioda kolektor-basis, atau disingkat dengan dioda kolektor.
Bagian emitter-basis dari transistor merupakan dioda, maka apabila dioda emitter-basis dibias maju maka kita mengharapkan akan melihat grafik arus terhadap tegangan dioda biasa. Saat tegangan dioda emitter-basis lebih kecil dari potensial barriernya, maka arus basis (Ib) akan kecil. Ketika tegangan dioda melebihi potensial barriernya, arus basis (Ib) akan naik secara cepat.
Bagian emitter-basis dari transistor merupakan dioda, maka apabila dioda emitter-basis dibias maju maka kita mengharapkan akan melihat grafik arus terhadap tegangan dioda biasa. Saat tegangan dioda emitter-basis lebih kecil dari potensial barriernya, maka arus basis (Ib) akan kecil. Ketika tegangan dioda melebihi potensial barriernya, arus basis (Ib) akan naik secara cepat.
Karakteristik Output
Sebuah transistor memiliki empat daerah operasi yang berbeda yaitu daerah aktif, daerah saturasi, daerah cutoff, dan daerah breakdown. Jika transistor digunakan sebagai penguat, transistor bekerja pada daerah aktif. Jika transistor digunakan pada rangkaian digital, transistor biasanya beroperasi pada daerah saturasi dan cutoff. Daerah breakdown biasanya dihindari karena resiko transistor menjadi hancur terlalu besar.
Gelombang I/O Transistor
- OP Amp
A. Pengertian Op-Amp (Operational Amplifier)
– Operational Amplifier atau lebih dikenal dengan istilah Op-Amp adalah salah satu dari bentuk IC Linear yang berfungsi sebagai Penguat Sinyal listrik. Sebuah Op-Amp terdiri dari beberapa Transistor, Dioda, Resistor dan Kapasitor yang terinterkoneksi dan terintegrasi sehingga memungkinkannya untuk menghasilkan Gain (penguatan) yang tinggi pada rentang frekuensi yang luas. Dalam bahasa Indonesia, Op-Amp atau Operational Amplifier sering disebut juga dengan Penguat Operasional.
B. Karakteristik Op-Amp (Operational Amplifier)
Karakteristik Faktor Penguat atau Gain pada Op-Amp pada umumnya ditentukan oleh Resistor Eksternal yang terhubung diantara Output dan Input pembalik (Inverting Input). Konfigurasi dengan umpan balik negatif (Negative Feedback) ini biasanya disebut dengan Closed-Loop configuration atau Konfigurasi Lingkar Tertutup. Umpan balik negatif ini akan menyebabkan penguatan atau gain menjadi berkurang dan menghasilkan penguatan yang dapat diukur serta dapat dikendalikan. Tujuan pengurangan Gain dari Op-Amp ini adalah untuk menghindari terjadinya Noise yang berlebihan dan juga untuk menghindari respon yang tidak diinginkan. Sedangkan pada Konfigurasi Lingkar Terbuka atau Open-Loop Configuration, besar penguatannya adalah tak terhingga (∞) sehingga besarnya tegangan output hampir atau mendekati tegangan Vcc.
Secara umum, Operational Amplifier (Op-Amp) yang ideal memiliki karakteristik sebagai berikut :
- Penguatan Tegangan Open-loop atau Av = ∞ (tak terhingga)
- Tegangan Offset Keluaran (Output Offset Voltage) atau Voo = 0 (nol)
- Impedansi Masukan (Input Impedance) atau Zin= ∞ (tak terhingga)
- Impedansi Output (Output Impedance ) atau Zout = 0 (nol)
- Lebar Pita (Bandwidth) atau BW = ∞ (tak terhingga)
- Karakteristik tidak berubah dengan suhu
Pada dasarnya, kondisi Op-Amp ideal hanya merupakan teoritis dan hampir tidak mungkin dicapai dalam kondisi praktis. Namun produsen perangkat Op-Amp selalu berusaha untuk memproduksi Op-Amp yang mendekati kondisi idealnya ini. Oleh karena itu, sebuah Op-Amp yang baik adalah Op-Amp yang memiliki karakteristik yang hampir mendekati kondisi Op-Amp Ideal.
C. Rumus OP-Amp
untuk mencari Vout maka rumus yang di perlukan adalah:
rumus untuk mendapatkan nilai |Acl| (penguat loop tertuup) :
rumus untuk mencari Rout (AL= penguat loop) (Aol= penguat loop terbuka) :
D. Gelombang I/O OP-Amp
- Flame sensor
(Gambar 5. Flame sensor)
Flame sensor merupakan salah satu alat instrument berupa sensor yang dapat mendeteksi nilai intensitas dan frekuensi api dengan panjang gelombang antara 760 nm ~ 1100 nm.
(Gambar 6. Panjang gelombang cahaya)
Cara kerja flame detector mampu bekerja dengan baik untuk menangkap nyala api untuk mencegah kebakaran, yaitu dengan mengidentifikasi atau mendeteksi nyala apiyang dideteksi oleh keberadaan spectrum cahaya infra red maupun ultraviolet dengan menggunakan metode optic kemudian hasil pendeteksian itu akan diteruskan ke Microprosessor yang ada pada unit flame detector akan bekerja untuk membedakan spectrum cahaya yang terdapat pada api yang terdeteksi tersebut dengan sistem delay selama 2-3 detik pada detektor ini sehingga mampu mendeteksi sumber kebakaran lebih dini dan memungkinkan tidak terjadi sumber alarm palsu.
Pada sensor ini menggunakan tranduser yang berupa infra red (IR) sebagai sensing sensor. Tranduser ini digunakan untuk mendeteksi akan penyerapan cahaya pada panjang gelombang tertentu, yang memungkinkan alat ini untuk membedakan antara spectrum cahaya pada api dengan spectrum cahaya lainnya seperti spectrum cahaya lampu, kilatan petir, welding arc, metal grinding, hot turbine, reactor, dan masih banyak lagi.
Pada sensor ini menggunakan tranduser yang berupa infra red (IR) sebagai sensing sensor. Tranduser ini digunakan untuk mendeteksi akan penyerapan cahaya pada panjang gelombang tertentu, yang memungkinkan alat ini untuk membedakan antara spectrum cahaya pada api dengan spectrum cahaya lainnya seperti spectrum cahaya lampu, kilatan petir, welding arc, metal grinding, hot turbine, reactor, dan masih banyak lagi.
Spesifikasi Flame sensor :
Output= Digital (D0)
Working voltage: 3.3V to 5V
Output format: Digital output (HIGH/LOW)\
Wavelength detection range: 760nm to 1100nm
Using LM393 comparator
Detection angle: About 60 degrees, particularly sensitive to the flame spectrum
Lighter flame detect distance 80cm
Output= Digital (D0)
Working voltage: 3.3V to 5V
Output format: Digital output (HIGH/LOW)\
Wavelength detection range: 760nm to 1100nm
Using LM393 comparator
Detection angle: About 60 degrees, particularly sensitive to the flame spectrum
Lighter flame detect distance 80cm
Data teknis
Photodiode yang terhubung, peka terhadap rentang spektrum cahaya, yang dihasilkan oleh nyala api terbuka. Digital Out: Setelah mendeteksi nyala api, sinyal akan dikeluarkan. Analoger Ausgang: Pengukuran langsung dari unit sensor
Sensor memiliki 3 komponen utama pada papan sirkuitnya. Pertama, unit sensor di bagian depan modul yang mengukur area secara fisik dan mengirimkan sinyal analog ke unit kedua, amplifier. Penguat memperkuat sinyal, sesuai dengan nilai resistansi potensiometer, dan mengirimkan sinyal ke keluaran analog dari modul. Komponen ketiga adalah komparator yang mematikan digital dan LED jika sinyal berada di bawah nilai tertentu. Anda dapat mengontrol sensitivitas dengan menyesuaikan potensiometer.
Sinyal akan dibalik; itu berarti bahwa jika Anda mengukur nilai tinggi, nilai tersebut akan ditampilkan sebagai nilai rendah
Jenis Flame Sensor/detektor
UV Flame Detektor
Flame Detector dengan teknologi ultraviolet mampu merespon radiasi dengan kisaran spektral mulai dari 180 hingga 260 nanometer. Kemampuan respon teknologi UV tergolong sangat cepat, begitu pula tingkat sensitivitas yang sangat baik dalam range 0 sampai 50 kaki. Teknologi UV memiliki respon sensitif terhadap lampu halogen, busur pengelasan, serta petir dan muatan-muatan listrik lainnya.
Multi-Spectrum IR Flame sensor (MSIR)
sensor api dengan teknologi MSIR memanfaatkan secara multipel daerah spektral IR dengan tujuan meningkatkan tingkat difeensiasi dari radiasi sumber api maupun sumber non api. teknologi sensor api dengan MSIR ini sangat tepat untuk area atau lokasi lokasi yang memungkinkan terjadi resiko kebakaran yang menimbulkan asap. teknologi ini memiliki sistem operasi berkecapatn sedang karena memiliki kemampuan menjangkau jarak sampai dengan 200 kaki dari sumber percikan api, indoor ataupun outdoor. Multi-Spectrum IR memiliki tingkat kekebalan yang cenderung tinggi terhadap radiasi yang berasal dari IR akibat adanya sengatan panas matahari, percikan akibat aktivitas pengelasan, adanya muatan listrik, hingga pemicu berupa material bersifat panas lainnya.
Visual Flame Imaging Detektor
Teknologi Flame Detektor yang terakhir ini memanfaatkan beberapa perangkat CCD image sensor
yang umumnya diaplikasikan pada kamera sirkuit tertutup, serta algoritma pendeteksi api untuk
menentukan keberadaan percikan api kebakaran sungguhan. Dengan adanya algoritma, maka
gambar video yang didapat dari komponen CCD mampu diproses dan akan dihasilkan analisis mengenai bentuk serta perkembangan api kebakaran sehingga akan dapat dibedakan sumber api dan sumber non api. Teknologi tidak sama bila dibandingkan dengan tiga teknologi yang sebelumnya. Visual Flame Imaging juga bekerja dengan tidak bergantung terhadap gejala yang mendeteksi terjadinya kebakaran seperti adanya cahaya api, emisi karbondioksida, dan sebagainya. Mengingat karakteristik tersebut, teknologi ini akan mungkin digunakan hanya pada lokasi-lokasi yang di dalamnya memang telah biasa terdapat aktivitas pembakaran demi menghindari terjadinya isu alarm palsu atau keliru.
UV/IR Flame Detektor
Flame Detector dengan teknologi ultraviolet mampu merespon radiasi dengan kisaran spektral mulai dari 180 hingga 260 nanometer. Kemampuan respon teknologi UV tergolong sangat cepat, begitu pula tingkat sensitivitas yang sangat baik dalam range 0 sampai 50 kaki. Teknologi UV memiliki respon sensitif terhadap lampu halogen, busur pengelasan, serta petir dan muatan-muatan listrik lainnya.
Kelebihannya
- Dapat mengetahui zone kebakaran lebih akurat.
- Dapat meringankan tugas pemadam kebakaran dalam mengatasi api.
- Lebih cocok diinstalasi di gedung bertingkat dan luas, seperti pusat perbelanjaan, perkantoran, dan hotel.
- Lebih mudah dalam melakukan proteksi diri terhadap kebakaran.
- Kemampuan proteksi kebakarannya lebih aman dan lebih teliti.
Kekurangannya
Dibandingkan dengan penginstalasian sistem fire alarm convensional, harga penginstalasian sistem addressable jauh lebih mahal.
Satu module hanya dapat digunakan untuk 1 detektor. Jika dalam 1 gedung bertingkat membutuhkan detektor dalam jumlah yang banyak, teknisi harus menginstalasi module yang jumlahnya harus sesuai dengan jumlah detektor. Hal ini tentu saja berpengaruh pada harga yang harus dibayarkan.
Selain itu, proses penginstalasian sistem addressable juga lebih kompleks dan membutuhkan waktu yang cukup lama. Meskipun demikian, kedua hal tersebut sesuai dengan kinerja dan hasil yang akan didapat.
- Motor DC
Motor DC adalah suatu perangkat yang mengubah energi listrik menjadi energi kinetik atau gerakan (motion). Motor DC ini juga dapat disebut sebagai Motor Arus Searah. Seperti namanya, DC Motor memiliki dua terminal dan memerlukan tegangan arus searah atau DC (Direct Current) untuk dapat menggerakannya.
Simbol DC Motor :
Cara Kerja Motor DC :
Pada prinsipnya motor listrik DC menggunakan fenomena elektromagnet untuk bergerak, ketika arus listrik diberikan ke kumparan, permukaan kumparan yang bersifat utara akan bergerak menghadap ke magnet yang berkutub selatan dan kumparan yang bersifat selatan akan bergerak menghadap ke utara magnet. Saat ini, karena kutub utara kumparan bertemu dengan kutub selatan magnet ataupun kutub selatan kumparan bertemu dengan kutub utara magnet maka akan terjadi saling tarik menarik yang menyebabkan pergerakan kumparan berhenti.
- Baterai
Baterai (Battery) adalah sebuah alat yang dapat merubah energi kimia yang disimpannya menjadi energi Listrik yang dapat digunakan oleh suatu perangkat Elektronik. Hampir semua perangkat elektronik yang portabel seperti Handphone, Laptop, Senter, ataupun Remote Control menggunakan Baterai sebagai sumber listriknya. Dengan adanya Baterai, kita tidak perlu menyambungkan kabel listrik untuk dapat mengaktifkan perangkat elektronik kita sehingga dapat dengan mudah dibawa kemana-mana. Dalam kehidupan kita sehari-hari, kita dapat menemui dua jenis Baterai yaitu Baterai yang hanya dapat dipakai sekali saja (Single Use) dan Baterai yang dapat di isi ulang (Rechargeable). Baterai simbol seperti gambar di bawah ini:
- Power Supply
Power supply atau pencatu daya adalah sebuah alat elektronik yang berfungsi memberikan tegangan dan arus listrik pada komponen-komponen lainnya. Pada dasarnya power supply membutuhkan sumber listrik yang kemudian diubah menjadi sumber daya yang dibutuhkan oleh berbagai perangkat elektronik lainnya. Arus listrik yang disalurkan oleh power supply ini adalah jenis arus bolak-balik (AC). Namun karena kelebihan dari power supply ini, maka alat ini juga dapat mengubah arus bolak-balik (AC) menjadi arus searah (DC). Power supply memiliki simbol sebagai berikut :
- Ground
Ground atau arde pada instalasi listrik berguna sebagai pencegah terjadinya kontak antara makhluk hidup dengan tegangan listrik yang terekspos akibat terjadi kegagalan isolasi. Ground dalam rumah Anda terpasang dengan dua macam, yaitu untuk instalasi listrik rumah dan instalasi penangkal petir.Grounding Memiliki simbol seperti gambar di bawah ini :
- Logic State
Gerbang logika atau logic State adalah suatu entitas dalam elektronika dan matematika Boolean yang mengubah satu atau beberapa masukan logik menjadi sebuah sinyal keluaran logik. Gerbang Logika beroperasi berdasarkan sistem bilangan biner yaitu bilangan yang hanya memiliki 2 kode simbol yakni 0 dan 1 dengan menggunakan Teori Aljabar Boolean.
- Voltmeter
Volt meter DC merupakan alat ukur yang berfungsi untuk mengetahui beda potensial tegangan DC antara 2 titik pada suatu beban listrik atau rangkaian elektronika. Konsep yang digunakan dalam sebuah volt meter DC hampir sama dengan konsep pada ampere meter. Pada volt meter arus searah atau DC volt meter tahanan shunt atau shunt resistor dipasang seri dengan kumparan putar magnet permanen (permanent magnet moving coil) PMMC yang berfungsi sebagai pengali (multiplier).
4. Percobaan
A. Prosedur Percobaan
Step 1:SUSUN dan SIAPKAN KOMPONEN
Step 2:RANGKAI KOMPONEN
Step 3: BUAT SIMULASI PADA PROTEUS
Step 4: MENCOBA RANGKAIAN
Step 5: MENERAPKAN RANGKAIAN
B. Rangkaian Simulasi
- Foto Rangkaian
Sensor Flame saat mendeteksi adanya kebakaran dengan logika 1
- Prinsip Kerja
Rangkaian Flame Sensor menggunakan logicstate sebagai logikanya. saat logicstate berlogika 1 yaitu Flame sensor mendeteksi adanya kebakaran, maka arus akan mengalir dari power sebesar 5 volt menuju input vibration sensor dan keluar di ouputnya menuju op amp dan mengalami penguat sinyal. lalu menuju ke resistor sebesar 10k kemudian ke basis transistor dan menyebabkan aktifnya transistor. Karena transistor aktif maka arus akan mengalir dari power melalui relay menuju kolektor dan emitor transistor dan ke ground. Akibatnya relay menjadi aktif dan menyebabkan rangkaian loop terhubung. Sehingga mengaktifkan motor dc dan buzzer yang dirangkai paralel. dimana motor dc sebagai penanda adanya kebakran dan buzzer sebgai alarmnya.
C. Video
D. Link Download
- Download File HTML klik disini
- Download File Rangkaian Simulasi klik disini
- Download File Video klik disini
- Download Data Sheet Resistor 10k klik disini
- Download Data Sheet Transistor NPN BC547 klik disini
- Download Data Sheet OP-Amp klik disini
- Download Data Sheet Flame sensor klik disini
- Download Data Sheet Relay 12V klik disini
- Download Data Sheet Motor DC klik disini
- Download File Library Flame Sensor klik disini
.png)
