Kuis 10

Kelompok 11

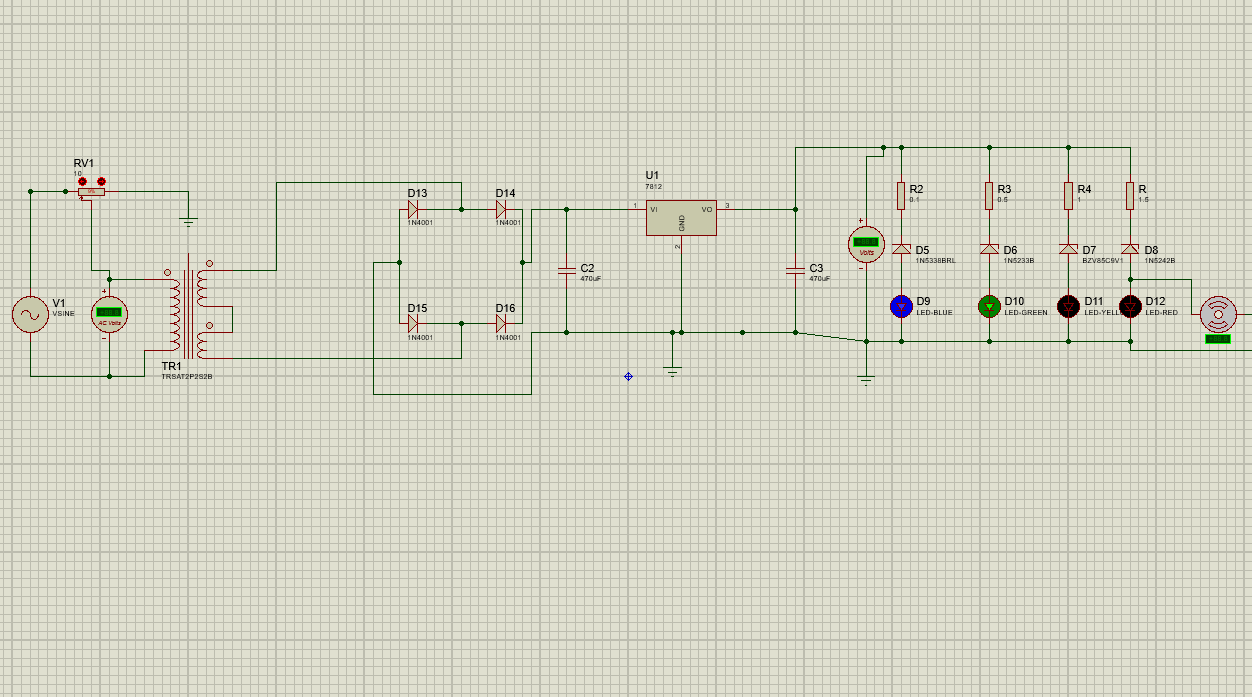

1. Apa fungsi dioda pada rangkaian tersebut?

a. Untuk menghambat arus yang lewat

b. Untuk menghantarkan arus listrik ke satu arah tetapi menghambat arus listrik dari arah sebaliknya

c. Sebagai penguat tegangan yang masuk

d. Sebagai sumber tegangan pada rangkaian

Jawaban : b

2. Dari manakah sumber tegangan sensor pir berasal?

a. Power supply

b. Ground

c. Baterai 12v

d. Logicstate

Jawaban : c

Kelompok 12

1. Kemanakah tegangan diteruskan setelah melewati emitor transistor?

a. Diteruskan ke sensor

b. Diteruskan ke relay

c. Diteruskan ke ground

d. Kembali ke resistor

Jawaban : c

2. Apa yang dideteksi oleh sensor pada rangkaian di atas?

a. Air hujan

b. Minyak tumpah

c. Genangan air

d. Gas beracun

Jawaban : a

Kelompok 13

1. Sensor apa sajakah yang digunakan pada rangkaian tersebut?

a. Flame sensor

b. LM35

c. Flame sensor dan lm35

d. Sensor Pir

Jawaban : c

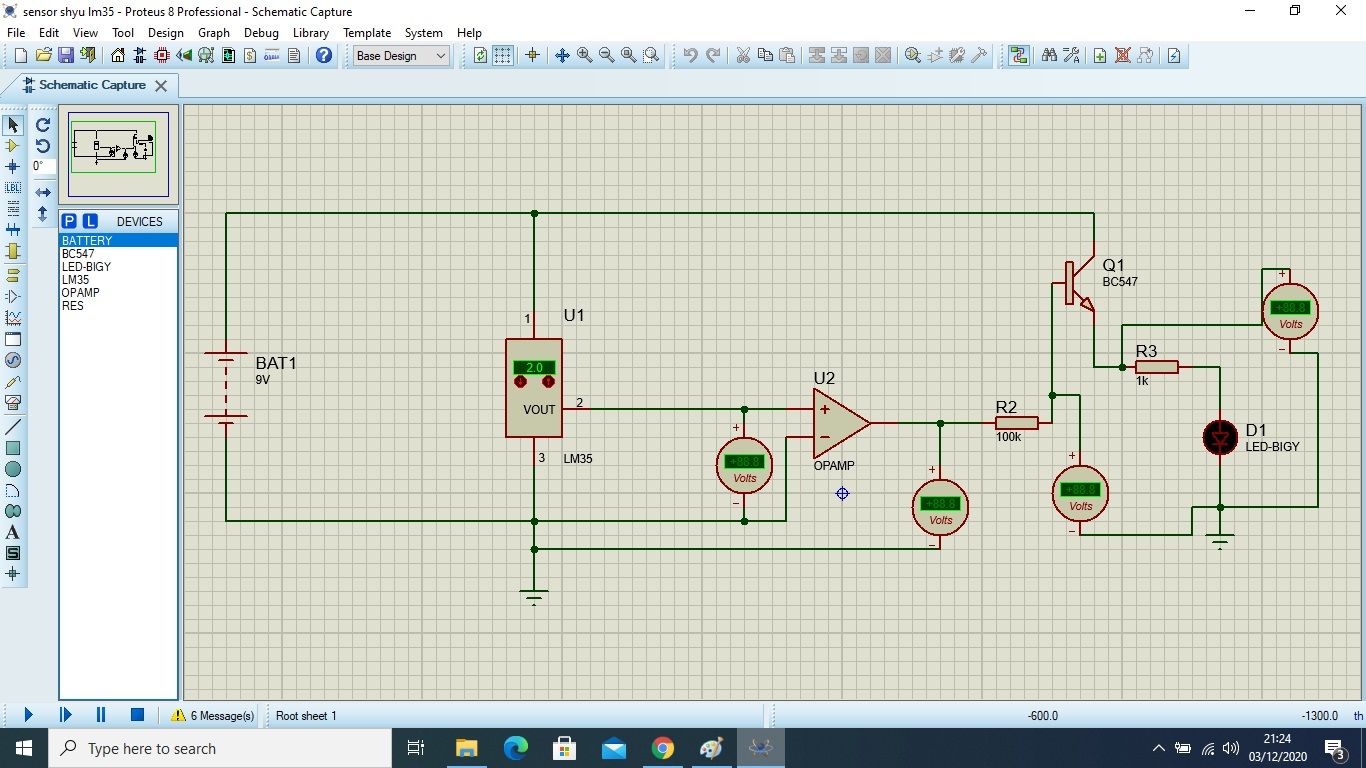

2. Apa fungsi dari sensor lm35 pada rangkaian tersebut?

a. Untuk mendeteksi adanya api

b. Untuk mendeteksi adanya inframerah

c. Untuk mendeteksi adanya getaran

d. untuk mengubah besaran suhu menjadi besaran listrik dalam bentuk tegangan

Kelompok 14

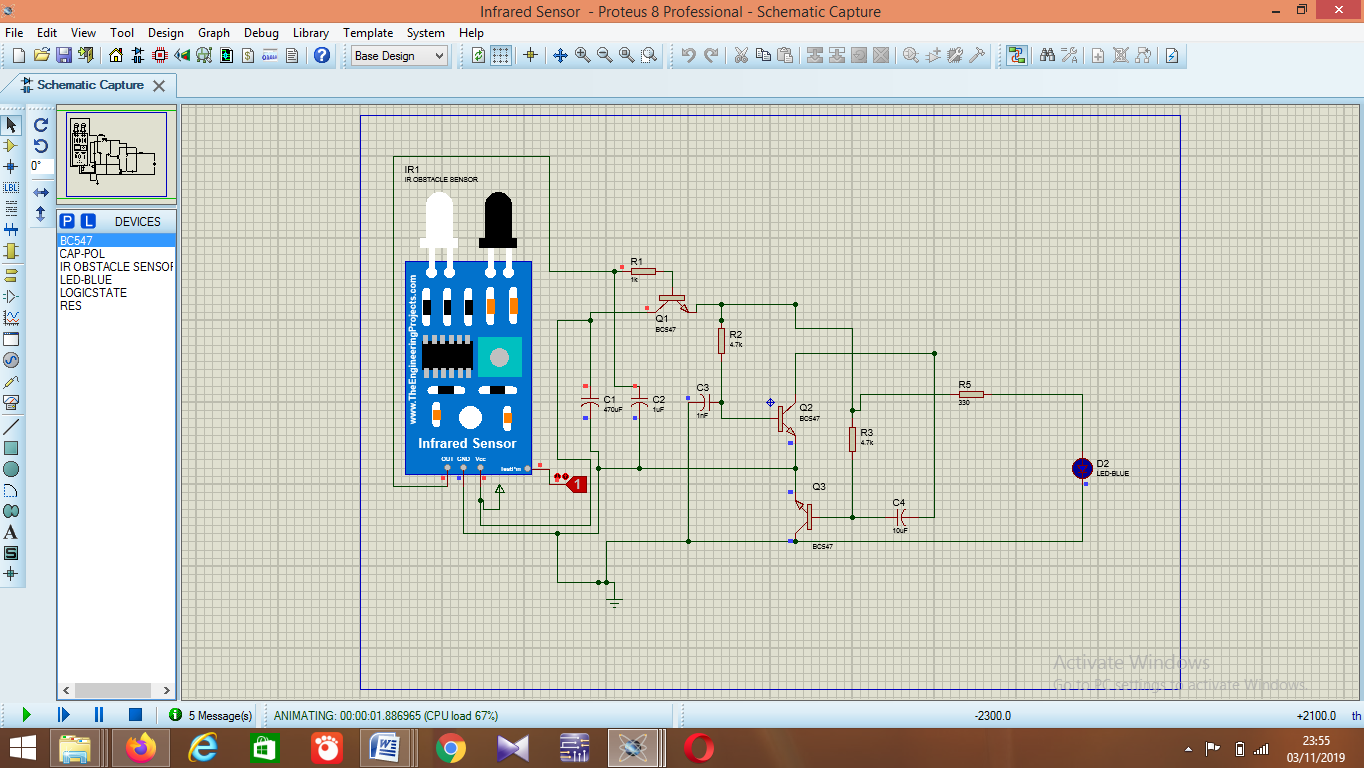

1. Apa fungsi dari sensor yang digunakan pada rangkaian tersebut?

a. Untuk mengubah besaran suhu menjadi besaran tegangan

b. Untuk merespon adanya sentuhan

c. Untuk mendeteksi adanya inframerah

d. Sebagai hambatan yang resistansinya tergantung intesitas cahaya

Jawaban : c

2. Apa yang terjadi jika saat sensor berlogika 1, resistor tidak digunakan sebelum transistor?

a. Transistor akan aktif dan tidak rusak

b. Transistor aktif, namun komponen menjadi cepat rusak

c. Tidak terjadi apa-apa

d. Ttransistor menjadi tahan lama

Jawaban : b

Kelompok 15

1. Apa saja alat yang digunakan pada rangkaian tersebut?

a. Sensor lm35, komperator, resistor

b. Led, voltmeter dc, baterai

c. Transistor, ground, resistor

d. Baterai, voltmeter dc, ground

Jawaban : d

2. Berapakah jumlah kaki/pin dari sensor tersebut?

a. 1

b. 4

c. 3

d. 2

Jawaban : c

Kelompok 16

1. Sensor apa sajakah yang digunakan pada rangkaian di atas?

a. Sensor ultrasonik dan sensor optocoupler

b. Sensor ultrasonik

c. Sensor optocoupler

d. Sensor infrared

Jawaban : a

2. Kapan sensor ultrasonik akan aktif atau berlogika 1?

a. Saat sensor menerima cahaya

b. Saat sensor menerima gelombang bunyi

c. Saat sensor mendeteksi adanya inframerah

d. Saat sensor merespon adanya getaran

Jawaban : b

Kelompok 17

1. Siapakah yang menjadi sumber tegangan pada flame sensor?

a. Baterai 9v

b. OP-AMP

c. Transistor

d. Power supply

Jawaban : d

2. Kemanakah kaki kolektor NPN terhubung?

a. Ke relay

b. Ke resistor

c. Ke voltmeter dc

d. Ke sensor

Jawaban : a

Kelompok 18

1. Siapakah yang berperan menjadi sumber tegangan pada rangkaian tersebut?

a. Led

b. Power supply

c. Logic state

d. Ground

Jawaban : b

2. Apa yang terjadi saat sensor berlogika 1?

a. Sensor mendeteksi adanya gelombang bunyi

b. Sensor mendeteksi adanya getaran

c. Sensor mendeteksi adanya api

d. Sensor mendeteksi adanya pancaran inframerah

Jawaban : d

Kelompok 19

1. Sensor apakah yang digunakan pada rangkaian di atas?

a. Sensor LVDT

b. Sensor lm35

c. Sensor ldr

d. Sensor UV

Jawaban : a

2. Apa fungsi dari potensiometer pada rangkaian tersebut?

a. Untuk mengubah besaran suhu menjadi besaran tegangan

b. Untuk mengubah besaran berat menjadi besaran tegangan

c. Untuk mengubah besaran intensitas cahaya menjadi besaran tegangan

d. Untuk mengubah atau memvariasikan nilai hambatan secara linear

Jawaban : d
