Tugas UTS Kelompok dengan Menggunakan Sensor Infrared dan Sensor PIR untuk Mengontrol Garasi

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Tujuan

2. Alat dan Bahan

3. Dasar Teori

4. Percobaan

1. Tujuan

- Untuk mengetahui pengertian sensor Infrared dan PIR

- Untuk mengetahui grafik respon sensor Infrared dan PIR

- dapat membuat rangkaian aplikasi gabungan sensor Infrared dan PIR untuk mengontrol garasi

2. Alat dan Bahan

A. Alat

* Power Supply

Power Supply berfungsi sebagai sumber energi listrik untuk menyuplai tegangan atau arus listrik

* Baterai 12V

Baterai 12 V berfungsi sebagai sumber energi listrik yang digunakan dalam simulasi ini.

* Alternator

Alternator pada rangkaian sebagai gambaran dari listrik AC dari pusat penyedia listrik.

* Motor AC

Motor listrik yang memerlukan suplai tegangan arus AC pada kumparan medan untuk diubah menjadi energi gerak mekanik.

* Logic State

B. Bahan

* Dioda 1N4007

Spesifikasi :

- Package Type: Available in DO-45 & SMD Packages

- Diode Type: Silicon Rectifier General Usage Diode

- Max Repetitive Reverse Voltage is: 1000 Volts

- Average Fwd Current: 1000mA

- Non-repetitive Max Fwd Current: 30A

- Max Power Dissipation is: 3W

- Max Storage & Operating temperature Should Be: -55 to +175 Centigrade

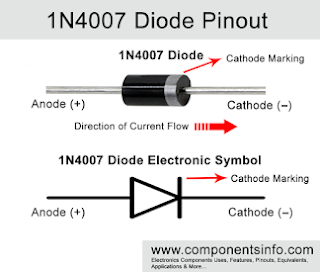

Konfigurasi Pin

- Pin 1 : Anoda

- Pin 2 : Katoda

* LED

Spesifikasi :

- Superior weather resistance

- 5mm Round Standard Directivity

- UV Resistant Eproxy

- Forward Current (IF): 30mA

- Forward Voltage (VF): 1.8V to 2.4V

- Reverse Voltage: 5V

- Operating Temperature: -30℃ to +85℃

- Storage Temperature: -40℃ to +100℃

- Luminous Intensity: 20mcd

Konfigurasi Pin :

- Pin 1 : Positive terminal of LED

- Pin 2 : Negative terminal of LED

* Sensor Infrared

Spesifikasi :

- 5VDC Operating voltage

- I/O pins are 5V and 3.3V compliant

- Range: Up to 20cm

- Adjustable Sensing range

- Built-in Ambient Light Sensor

- 20mA supply current

- Mounting hole

- Size: 50 x 20 x 10 mm (L x B x H)

-  Hole size: φ2.5mm

Konfigurasi Pin :

Pin 1 : VCC

Pin 2 : GND

Pin 3 : OUT

Grafik respon :

* Sensor PIR

Spesifikasi :

- Vin : DC 5V � 9V

- Radius : 180 derajat

- Jarak deteksi : 5 � 7 meter

- Output : Digital TTL

- Memiliki setting sensitivitas

- Memiliki setting time delay

- Dimensi : 3,2 cm x 2,4 cm x 2,3 cm

- Berat : 10 gr

Konfigurasi Pin :

Grafik Respon Sensor PIR

1. Respon terhadap arah, jarak, dan kecepatan

2. Grafik Respon terhadap Suhu

* Relai 5V


Spesifikasi :

- Trigger Voltage (Voltage across coil) : 5V DC

- Trigger Current (Nominal current) : 70mA

- Maximum AC load current: 10A @ 250/125V AC

- Maximum DC load current: 10A @ 30/28V DC

- Compact 5-pin configuration with plastic moulding

- Operating time: 10msec Release time: 5msec

- Maximum switching: 300 operating/minute (mechanically)

Konfigurasi Pin :

Pin 1 : Coil End 1

Pin 2 : Coil End 2

Pin 3 : Common (COM)

Pin 4 : Normally Close (NC)

Pin 5 : Normally Open (NO)

* Transformator

Transformator atau sering disingkat dengan istilah Trafo adalah suatu alat listrik yang dapat mengubah taraf suatu tegangan AC ke taraf yang lain.

3. Dasar Teori

* Dioda

Dioda adalah komponen elektronika yang terdiri dari dua kutub dan berfungsi menyearahkan arus. Komponen ini terdiri dari penggabungan dua semikonduktor yang masing-masing diberi doping (penambahan material) yang berbeda, dan tambahan material konduktor untuk mengalirkan listrik.

Cara kerja dioda

Secara sederhana, cara kerja dioda dapat dijelaskan dalam tiga kondisi, yaitu kondisi tanpa tegangan (unbiased), diberikan tegangan positif (forward biased), dan tegangan negatif (reverse biased).

Beberapa kondisi dioda

- Kondisi tanpa tegangan

Pada kondisi tidak diberikan tegangan akan terbentuk suatu perbatasan medan listrik pada daerah P-N junction. Hal ini terjadi diawali dengan proses difusi, yaitu bergeraknya muatan elektro dari sisi n ke sisi p. Elektron-elektron tersebut akan menempati suatu tempat di sisi p yang disebut dengan holes. Pergerakan elektron-elektron tersebut akan meninggalkan ion positif di sisi n, dan holes yang terisi dengan elektron akan menimbulkan ion negatif di sisi p. Ion-ion tidak bergerak ini akan membentuk medan listrik statis yang menjadi penghalang pergerakan elektron pada dioda.

- Kondisi tegangan positif ( forward-bias )



Pada kondisi ini, bagian anoda disambungkan dengan terminal positif sumber listrik dan bagian katoda disambungkan dengan terminal negatif. Adanya tegangan eksternal akan mengakibatkan ion-ion yang menjadi penghalang aliran listrik menjadi tertarik ke masing-masing kutub. Ion-ion negatif akan tertarik ke sisi anoda yang positif, dan ion-ion positif akan tertarik ke sisi katoda yang negatif. Hilangnya penghalang-penghalang tersebut akan memungkinkan pergerakan elektron di dalam dioda, sehingga arus listrik dapat mengalir seperti pada rangkaian tertutup.

- Kondisi tegangan negatif ( reverse-bias )

Pada kondisi ini, bagian anoda disambungkan dengan terminal negatif sumber listrik dan bagian katoda disambungkan dengan terminal positif. Adanya tegangan eksternal akan mengakibatkan ion-ion yang menjadi penghalang aliran listrik menjadi tertarik ke masing-masing kutub. Pemberian tegangan negatif akan membuat ion-ion negatif tertarik ke sisi katoda (n-type) yang diberi tegangan positif, dan ion-ion positif tertarik ke sisi anoda (p-type) yang diberi tegangan negatif. Pergerakan ion-ion tersebut searah dengan medan listrik statis yang menghalangi pergerakan elektron, sehingga penghalang tersebut akan semakin tebal oleh ion-ion. Akibatnya, listrik tidak dapat mengalir melalui dioda dan rangkaian diibaratkan menjadi rangkaian terbuka.

* LED

Light Emitting Diode atau sering disingkat dengan LED adalah komponen elektronika yang dapat memancarkan  cahaya monokromatik ketika diberikan tegangan maju. LED merupakan keluarga Dioda yang terbuat dari bahan semikonduktor. Warna-warna Cahaya yang dipancarkan oleh LED tergantung pada jenis bahan semikonduktor yang dipergunakannya. LED juga dapat memancarkan sinar inframerah yang tidak tampak oleh mata seperti yang sering kita jumpai pada Remote Control TV ataupun Remote Control perangkat elektronik lainnya.
    Bentuk LED mirip dengan sebuah bohlam (bola lampu) yang kecil dan dapat dipasangkan dengan mudah ke dalam berbagai perangkat elektronika. Berbeda dengan Lampu Pijar, LED tidak memerlukan pembakaran filamen sehingga tidak menimbulkan panas dalam menghasilkan cahaya.  Oleh karena itu, saat ini LED (Light Emitting Diode) yang bentuknya kecil telah banyak digunakan sebagai lampu penerang dalam LCD TV yang mengganti lampu tube.

LED atau Light Emitting Diode yang memancarkan cahaya ketika dialiri tegangan maju ini juga dapat digolongkan sebagai Transduser yang dapat mengubah energi listrik menjadi energi cahaya.

* Sensor Infrared

Infra red (IR) detektor atau sensor infra merah adalah komponen elektronika yang dapat mengidentifikasi cahaya infra merah (infra red, IR). Sensor infra merah atau detektor infra merah saat ini ada yang dibuat khusus dalam satu modul dan dinamakan sebagai IR Detector Photomodules. IR Detector Photomodules merupakan sebuah chip detektor inframerah digital yang di dalamnya terdapat fotodiode dan penguat (amplifier).

Konfigurasi pin infra red (IR) receiver atau penerima infra merah tipe TSOP adalah output (Out), Vs (VCC +5 volt DC), dan Ground (GND). Sensor penerima inframerah TSOP ( TEMIC Semiconductors Optoelectronics Photomodules ) memiliki fitur-fitur utama yaitu fotodiode dan penguat dalam satu chip, keluaran aktif rendah, konsumsi daya rendah, dan mendukung logika TTL dan CMOS. Detektor infra merah atau sensor inframerah jenis TSOP (TEMIC Semiconductors Optoelectronics Photomodules) adalah penerima inframerah yang telah dilengkapi filter frekuensi 30-56 kHz, sehingga penerima langsung mengubah frekuensi tersebut menjadi logika 0 dan 1. Jika detektor inframerah (TSOP) menerima frekuensi carrier tersebut, maka pin keluarannya akan berlogika 0. Sebaliknya, jika tidak menerima frekuensi carrier tersebut, maka keluaran detektor inframerah (TSOP) akan berlogika 1.

Grafik respon sensor infrared

* Sensor PIR

Sensor ini biasanya digunakan dalam perancangan detektor gerakan berbasis PIR. Karena semua benda memancarkan energi radiasi, sebuah gerakan akan terdeteksi ketika sumber infra merah dengan suhu tertentu (misal: manusia) melewati sumber infra merah yang lain dengan suhu yang berbeda (misal: dinding), maka sensor akan membandingkan pancaran infra merah yang diterima setiap satuan waktu, sehingga jika ada pergerakan maka akan terjadi perubahan pembacaan pada sensor.
Sensor PIR terdiri dari beberapa bagian yaitu :
1. Fresnel Lens
Lensa Fresnel pertama kali digunakan pada tahun 1980an. Digunakan sebagai lensa yang memfokuskan sinar pada lampu mercusuar. Penggunaan paling luas pada lensa Fresnel adalah pada lampu depan mobil, di mana mereka membiarkan berkas parallel secara kasar dari pemantul parabola dibentuk untuk memenuhi persyaratan pola sorotan utama. Namun kini, lensa Fresnel pada mobil telah ditiadakan diganti dengan lensa plain polikarbonat. Lensa Fresnel juga berguna dalam pembuatan film, tidak hanya karena kemampuannya untuk memfokuskan sinar terang, tetapi juga karena intensitas cahaya yang relative konstan diseluruh lebar berkas cahaya.
2. IR Filter
IR Filter dimodul sensor PIR ini mampu menyaring panjang gelombang sinar infrared pasif antara 8 sampai 14 mikrometer, sehingga panjang gelombang yang dihasilkan dari tubuh manusia yang berkisar antara 9 sampai 10 mikrometer ini saja yang dapat dideteksi oleh sensor. Sehingga Sensor PIR hanya bereaksi pada tubuh manusia saja.
3. Pyroelectric Sensor
Seperti tubuh manusia yang memiliki suhu tubuh kira-kira 32 derajat celcius, yang merupakan suhu panas yang khas yang terdapat pada lingkungan. Pancaran sinar inframerah inilah yang kemudian ditangkap oleh Pyroelectric sensor yang merupakan inti dari sensor PIR ini sehingga menyebabkan Pyroelectic sensor yang terdiri dari galium nitrida, caesium nitrat dan litium tantalate menghasilkan arus listrik. Mengapa bisa menghasilkan arus listrik? Karena pancaran sinar inframerah pasif ini membawa energi panas. Material pyroelectric bereaksi menghasilkan arus listrik karena adanya energi panas yang dibawa oleh infrared pasif tersebut. Prosesnya hampir sama seperti arus listrik yang terbentuk ketika sinar matahari mengenai solar cell.

* Relay

Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Sebagai contoh, dengan Relay yang menggunakan Elektromagnet 5V dan 50 mA mampu menggerakan Armature Relay (yang berfungsi sebagai saklarnya) untuk menghantarkan listrik 220V 2A.

* Power Supply

Power supply atau pencatu daya adalah sebuah alat elektronik yang berfungsi memberikan tegangan dan arus listrik pada komponen-komponen lainnya. Pada dasarnya power supply membutuhkan sumber listrik yang kemudian diubah menjadi sumber daya yang dibutuhkan oleh berbagai perangkat elektronik lainnya. Arus listrik yang disalurkan oleh power supply ini adalah jenis arus bolak-balik (AC). Namun karena kelebihan dari power supply ini, maka alat ini juga dapat mengubah arus bolak-balik (AC) menjadi arus searah (DC).

* Ground

Ground atau pertanahan adalah bagian dari Peralatan Listrik rumah. Namun kebanyakan dari masyatrakat Indonesia sudah terbiasa menyebut pertanahan atau gruonding ini dengan kata arde.
Ground atau arde pada instalasi listrik berguna sebagai pencegah terjadinya kontak antara makhluk hidup dengan tegangan listrik yang terekspos akibat terjadi kegagalan isolasi. Ground dalam rumah Anda terpasang dengan dua macam, yaitu untuk instalasi listrik rumah dan instalasi penangkal petir.

* Baterai

Baterai (Battery) adalah sebuah alat yang dapat merubah energi kimia yang disimpannya menjadi energi Listrik yang dapat digunakan oleh suatu perangkat Elektronik. Hampir semua perangkat elektronik yang portabel seperti Handphone, Laptop, Senter, ataupun Remote Control menggunakan Baterai sebagai sumber listriknya. Dengan adanya Baterai, kita tidak perlu menyambungkan kabel listrik untuk dapat mengaktifkan perangkat elektronik kita sehingga dapat dengan mudah dibawa kemana-mana. Dalam kehidupan kita sehari-hari, kita dapat menemui dua jenis Baterai yaitu Baterai yang hanya dapat dipakai sekali saja (Single Use) dan Baterai yang dapat di isi ulang (Rechargeable).

* Alternator

Alternator adalah peralatan elektromekanis yang mengkonversikan energi mekanik menjadi energi listrik arus bolak-balik. Pada prinsipnya, generator listrik arus bolak-balik disebut dengan alternator, tetapi pengertian yang berlaku umum adalah generator listrik pada mesin kendaraan.

Cara kerja :

Menghasilkan arus listrik dari stator coil yang kemudian diatur oleh IC regulator agar tegangan listrik yang dihasilkan tidak berlebih dan dapat digunakan untuk mengisi listrik pada aki mobil dan dapat digunakan oleh komponen lainnya.

* Motor AC

Motor AC merupakan sebuah motor listrik yang tenaga penggeraknya berasal dari arus bolak-balik (arus AC). Motor AC lebih sering digunakan dalam industri dari pada motor DC. Tetapi motor AC ini tidak dapat beroperasi dengan baik pada kecepatan rendah. Motor AC biasanya terdiri dari dua bagian dasar, yaitu:

a. Stator

Stator merupakan bagian dari motor yang tidak bergerak (stasioner/statis). Stator berupa kumparan yang dialiri dengan arus bolak-balik untuk menghasilkan medan magnet yang berputar. Stator ini terbentuk atas lapisan plat-plat tipis dengan sejumlah pole yang tersusun melingkar, seperti jari-jari pada roda. Seutas kawat tembaga dililitkan sebanyak sekian lilitan/putaran di tiap-tiap pole.

* Rotor

Rotor merupakan bagian dari motor listrik yang mengalami perputaran. Perputaran rotor disebabkan karena adanya medan magnet dan lilitan kawat pada rotor. Sedangkan torsi dari perputaran rotor di tentukan oleh banyaknya lilitan kawat dan juga diameternya.Pada rotor terdapat kutub-kutub magnet dengan lilitan-lilitan kawatnya dialiri oleh arus searah. Kutub magnet rotor terdiri dua jenis yaitu :

- Rotor kutub menonjol (salient), adalah tipe yang dipakai untuk generator-generator kecepatan rendah dan menengah.

- Rotor kutub tidak menonjol atau rotor silinder digunakan untuk generator-generator turbo atau generator kecepatan tinggi.

Terdapat dua jenis motor AC, tergantung pada tipe rotor yang digunakan:

1. Tipe pertama adalah motor induksi atau motor asinkron. Medan magnet pada rotor motor ini diciptakan oleh arus induksi.
2. Tipe kedua adalah motor sinkron, yang tidak bergantung pada induksi. sebagai hasilnya, dapat memutar tepat pada frekuensi supply atau kelipatan dari frekuensi supply.

* Logic State

Gerbang logika atau logic State adalah suatu entitas dalam elektronika dan matematika Boolean yang mengubah satu atau beberapa masukan logik menjadi sebuah sinyal keluaran logik. Gerbang Logika beroperasi berdasarkan sistem bilangan biner yaitu bilangan yang hanya memiliki 2 kode simbol yakni 0 dan 1 dengan menggunakan Teori Aljabar Boolean.

4. Percobaan ( Proteus )

A. Prosedur Percobaan

1. Siapkan semua alat dan bahan yang dibutuhkan

2. Posisikan semua komponen seperti pada gambar berikut

3.  Rangkailah semua alat dan bahan yang telah diletakkan.

4. Apabila semua telah terangkai dengan baik dan benar, mulailah mencoba menjalankan rangkaiannya      dengan menekan tombol play.

5. Mulailah mengubah Logic State dari logika 0 ke logika 1.

6. Setelah Logic State berlogika 1 maka rangkaian akan mulai bekerja dan apabila berhasil maka                output yang dihasilkan motor ac bergerak dan lampu led kuning menyala.

B. Rangkaian Simulasi

* Foto Rangkaian

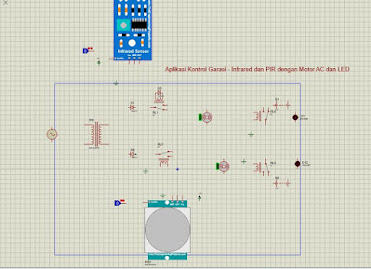

Gambar rangkaian aplikasi kontrol garasi ketika berlogika 0



Gambar rangkaian aplikasi kontrol garasi ketika berlogika 1

* Prinsip Kerja

Tegangan dari alternator sebesar 220V mengalir ke trafo yang kemudian mengubah taraf tegangan AC menjadi 24V. Kemudian mengalir ke dioda. Ketika pada infrared berlogika satu, maka tegangan dari VCC infrared megalir ke relay RL1 sehingga mengaktifkan RL1 dan tegangan pada dioda dapat melalui relay dan menuju motor sehingga motor pun gerak. Selain itu, tegangan VCC infrared juga mengalir ke RL4 sehingga mengaktifkan relay dan tegangan dari baterai akan mengalir ke LED dan LED pun hidup. Begitupun prinsip kerja PIR, ketika berlogika 1 maka motor bergerak dan mengaktifkan LED.
