1. Tujuan

2. Alat dan Bahan

3. Dasar Teori

4. Rangkaian

5. Video

6. Link Download

1. Tujuan

- Untuk menyelesaikan tugas matakuliah elektronika yang diberikan oleh Bapak Dr. Darwison,M.T.

- Untuk memahami materi tentang op amp dan rangkaiannya.

2. Alat dan Bahan

a. Alat

- Voltmeter dc



Berfungsi untuk mengukur besar tegangan pada rangkaian



- Ampermeter



Berfungsi untuk mengukur kuat arus pada rangkaian

- Baterai 12V



Berfungsi sebagai sumber tegangan pada rangkaian

- Ground



Sebagai titik kembalinya arus/sinyal listrik

- Osiloskop

Osiloskop adalah alat ukur elektronika yang berfungsi memproyeksikan bentuk sinyal listrik agar dapat dilihat dan dipelajari.

 b. Bahan

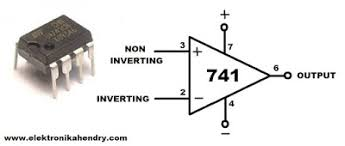

- Op Amp

Spesifikasi:

- Resistor

Spesifikasi:

- Kapasitor

Spesifikasi:

3. Dasar Teori

14.4 Penerapan Sirkuit Op-Amp

Op-amp dapat dihubungkan di sejumlah besar sirkuit untuk menyediakan berbagai pengoperasian karakteristik. Di bagian ini, kami membahas beberapa rangkaian yang paling umum koneksi.

- Amplifier Pembalik (inverting amplifier)

Constan-gain amplifier circuit yang paling banyak digunakan adalah amplifier pembalik, seperti pada gambar dibawah :

Dari gambar diatas diperoleh persamaan sebagai berikut :

keterangan :

R1 = Resistor input

Rf = Resistor umpan balik

V1 = Tegangan input

Vo = Tegangan output

contoh soal :

1. Suatu rangkaian listrik seperti pada gambar diatas mempunyai nilai R1=200kꭥ  dan Rf=600kꭥ berapa volt kah nilai tegangan output jika V1=5v ?

jawab :

 Vo = - (Rf/R1 ) V1 = - (600kꭥ /200kꭥ ).5v = -15v

- Amplifier non inverting

Berikut gambar rangkaian amplifier non inverting :

Dari gambar diatas di peroleh persamaan sebagai berikut :

Contoh :

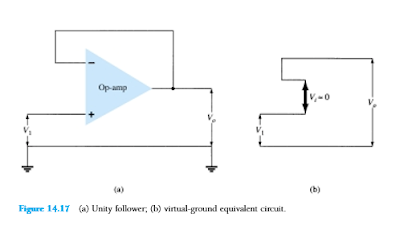

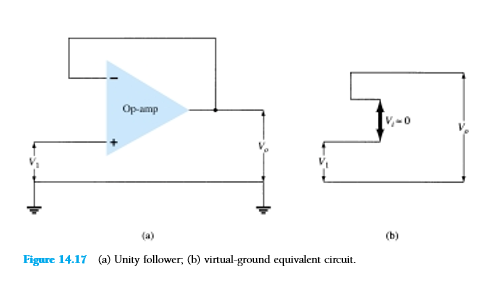

- Unity Flower

Dari rangkaian ekuivalen 14.17 (b)  dapat dilihat output adalah polaritas dan besaran yang sama dengan input. Sirkuit ini beroperasi seperti sirkuit emitor.

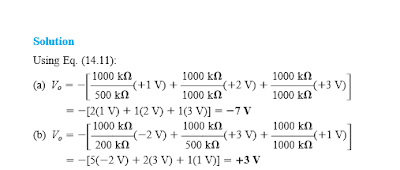

- Penjumlahan Amplifier (summing amplifier)

- Integrator

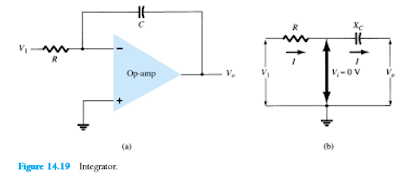

Sejauh ini, komponen input dan umpan balik adalah resistor. Jika komponen umpan balik yang digunakan adalah kapasitor, seperti yang ditunjukkan pada Gambar. 14.19a, koneksi yang dihasilkan disebut integrator.

Diperoleh persamaan :

- Differentiator

Example

4. Rangkaian

1. Inverting Amplifier

2. Non Inverting Amplifier

3. Summing Amplifier

4. Integrator

5. Differentiator

5. Video

Video 1 :  Simulasi Rangkaian Inverting amplifier

• Video 2 :  Simulasi rangkaian non inverting amplifier

• Video 3 :  Simulasi rangkaian summing amplifier

•  Video 4 : Simulasi rangkaian integrator

• Video 5 : Simulasi Rangkaian Differentiator

6. Link Download

    Download Materi klik disini
    Download HTML klik disini
    Download video 1 klik disini
    Download video 2 klik disini
    Download video 3 klik disini
    Download video 4 klik disini
    Download video 5 klik disini
    Download rangkaian inverting klik disini
    Download rangkaian non inverting klik disini
    Download rangkaian summing amplifier klik disini
    Download rangkaian integrator klik disini
    Download rangkaian differentiator klik disini
    Download Datasheet klik disini
